Sebagai komponen elastis inti dari sistem pengikat rel, klip elastis kereta api internasional distandarisasi dalam empat dimensi inti: material, kinerja, pengujian, dan aplikasi. Kerangka keseluruhan menyajikan struktur “standar yang diterima secara internasional sebagai pelopor, standar regional yang memberikan rincian, dan standar nasional yang beradaptasi dengan situasi yang berbeda.” Fungsi intinya adalah mengatur desain, produksi, pengujian, dan penggunaan klip elastis, memastikan pertukaran, keamanan, dan daya tahan di berbagai negara dan jalur kereta api, yang mencakup berbagai skenario perkeretaapian termasuk kereta api konvensional,-angkutan berat, dan-kecepatan tinggi. Saat ini, standar klip elastis perkeretaapian internasional dibagi menjadi tiga kategori: standar yang diterima secara internasional, standar terpadu regional, dan standar khusus untuk negara-negara besar. Standar-standar ini saling melengkapi, masing-masing memiliki fokus tersendiri, dan secara kolektif membentuk sistem standar internasional yang lengkap.
1. Standar terkait Organisasi Internasional untuk Standardisasi (ISO).
1. Standar terkait Organisasi Internasional untuk Standardisasi (ISO).
Fokus utamanya adalah pengujian material strip elastis dan pengujian sistem pengikat, yang merupakan dasar produksi dan pengujian strip elastis global. Terutama meliputi:
- Seri ISO 22074: "Aplikasi Kereta Api-Trek-Metode Uji Sistem Pengencang" memperjelas prosedur pengujian dan standar penilaian untuk indikator utama seperti tekanan klip, kekakuan angkat, umur kelelahan, dan kinerja isolasi. Ini adalah spesifikasi umum inti untuk verifikasi kinerja klip.
- ISO 5948: "Standar Pengujian Baja Pegas" menetapkan komposisi kimia, sifat mekanik, struktur metalografi, dan persyaratan lain dari baja pegas yang digunakan untuk batang pegas, dan memberikan standar terpadu untuk pemilihan material batang pegas.
Deskripsi Produk
2. Standar-standar yang relevan dari Persatuan Perkeretaapian Internasional (UIC) Dirancang khusus untuk komponen jalur kereta api, standar-standar ini lebih memenuhi kebutuhan operasional perkeretaapian yang sebenarnya dan berfungsi sebagai landasan inti untuk kerja sama perkeretaapian internasional. Hal ini terutama mencakup: seri - UIC 860: "Kondisi Teknis Umum untuk Pengencang Rel", yang mencakup prinsip desain, toleransi dimensi, perlakuan permukaan, dan persyaratan pemasangan klip elastis, dan memperjelas persyaratan kompatibilitas antara klip elastis dan rel serta bantalan besi, dan berlaku untuk berbagai jalur kereta api internasional. - UIC 712-3: "Spesifikasi Pengujian Kelelahan Pengencang Rel" berfokus pada metode pengujian umur kelelahan untuk klip elastis, mensyaratkan klip elastis tidak menunjukkan retakan atau kegagalan pada beban siklik tertentu untuk memastikan keandalan operasional.
3. Standar Eropa (EN)
Jaringan kereta api di negara-negara Eropa sangat saling berhubungan dan memiliki standar keseragaman yang tinggi. Standar inti setara dengan mengadopsi atau menyempurnakan standar internasional dan berlaku untuk negara-negara Eropa dan negara-negara yang mengadopsi jenis kereta api Eropa. Terutama meliputi:
- Seri EN 13481: "Aplikasi Kereta Api-Trek-Persyaratan Kinerja untuk Sistem Pengencang" adalah standar inti untuk klip Eropa dan dibagi menjadi tiga bagian: Bagian 1 (persyaratan umum), Bagian 2 (pengencang jalur pemberat, memperjelas indikator kinerja model yang umum digunakan seperti klip Kelas C), dan Bagian 3 (pengencang jalur tanpa pemberat, cocok untuk-rel kecepatan tinggi dan -tugas berat).
- Standar pendukung: Standar DIN Jerman (DIN 17221 "Spesifikasi Baja Pegas", DIN EN 13481, setara dengan standar Eropa), standar BS Inggris (BS EN 13481, setara dengan standar Eropa), yang selanjutnya menyempurnakan proses produksi dan detail pengujian.
4. Standar Amerika Utara Dengan perkeretaapian Amerika dan Kanada sebagai intinya, ia menyesuaikan dengan karakteristik jalur beban berat dan beban gandar besar di Amerika Utara. Standar berfokus pada kepraktisan dan daya tahan. Terutama mencakup: - Standar AREMA (Asosiasi Teknik dan Pemeliharaan Kereta Api Amerika): Bab 3 "Struktur Lintasan" dari "Manual Teknik Kereta Api" menjelaskan tekanan tekuk, umur kelelahan, dan persyaratan material batang elastis. Baja pegas AISI 6150 umumnya digunakan, dan ditetapkan bahwa tekanan tekuk batang elastis harus mencapai 10-15kN, dan umur kelelahan tidak boleh kurang dari 3×10⁶ kali. - Standar ASTM: ASTM A232 "Spesifikasi Baja Pegas" dan "Metode Uji Kelelahan" ASTM E466 memberikan dukungan teknis untuk pengujian material pegas dan pengujian kinerja, dan digunakan bersama dengan AREMA standar. ### 3. Standar spesifik-negara utama (disesuaikan dengan kondisi nasional, ciri khas) Setiap negara menggabungkan karakteristik pengoperasian kereta api masing-masing (seperti kecepatan kereta berkecepatan tinggi, beban gandar tugas berat, spesifikasi jenis kereta api) dan merumuskan standarnya sendiri berdasarkan standar internasional dan regional untuk memperjelas persyaratan teknis dan spesifikasi model batang elastis yang umum digunakan di negara tersebut guna memastikan bahwa standar tersebut memenuhi kebutuhan jalurnya sendiri.

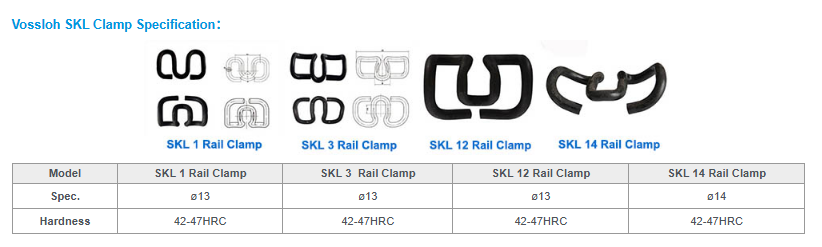

5. Standar Jerman (pendukung sistem Vossloh) Berdasarkan sistem pengikat Vossloh Jerman, standar strip elastis eksklusif telah dikembangkan, menampilkan gradasi tekanan jepret, yang cocok untuk jalur kereta api di negara-negara Eropa dan banyak negara di seluruh dunia: - Standar inti: EN 10089 (Spesifikasi Baja Pegas), DIN 17221, memperjelas persyaratan teknis untuk batang pegas seri SKL (SKL 15/12/18), di antaranya SKL 15 batang pegas memiliki tekanan gesper sebesar 15kN, cocok untuk rel UIC60, dan merupakan. 6. British Standard (pendukung sistem Pandrol) yang paling banyak digunakan. Sistem pengikat Pandrol Inggris berfokus pada-persyaratan tugas berat dan pemasangan yang cepat. Standar intinya adalah BS EN 13481. Klip unggulan mencakup seri PR (tekanan tekuk tinggi, cocok untuk kereta api tugas berat), sistem Fast Clip (klip yang telah dirakit sebelumnya, mendukung pemasangan mekanis), dan klip Nabla (desain berbentuk bilah, cocok untuk pelat penyangga besi tertentu).
7. Standar negara/wilayah lainnya - Jepang: JIS E 1115 "Track Fastener Standard", menampilkan seri klip tipe E-, cocok untuk jalur kereta sempit Jepang dan-kecepatan tinggi Shinkansen, dengan fokus pada adaptasi ringan dan elastis. - Rusia: GOST 31385 "Kondisi Teknis untuk Pengencang Kereta Api", yang disesuaikan dengan jalur lebar Rusia, memperjelas bahan, ukuran dan persyaratan anti-korosi pada strip elastis, dan disesuaikan dengan rel standar Rusia dan pelat penyangga besi. - Australia: AS 1085.14 "Track Fastener Standard", yang disesuaikan dengan kereta api-angkutan berat Australia, memiliki persyaratan yang lebih tinggi pada umur kelelahan dan ketahanan korosi pada batang elastis.
8. Standar Tiongkok (Seri TB/T)
Beradaptasi dengan perbedaan kebutuhan kereta api-kecepatan tinggi,-angkutan berat dan konvensional di Tiongkok, sistem standar rel elastis yang lengkap telah dibentuk, yang intinya meliputi:
- Seri TB/T 3065: Pegas Pengikat Kereta Api (versi terbaru TB/T 3065-2020), mencakup pegas yang umum digunakan seperti Tipe I, Tipe II, dan Tipe III, serta menentukan gaya pengikat, pergerakan pegas, dan persyaratan material untuk pegas yang berbeda (umumnya baja pegas 60Si2MnA dan 60Si2CrA).
- TB/T 3395.3-2015: Standar khusus untuk klip elastis rel berkecepatan tinggi, yang mengedepankan persyaratan lebih tinggi untuk elastisitas, masa lelah, dan kinerja insulasi klip elastis rel tanpa pemberat, dan cocok untuk jalur rel kecepatan tinggi dengan kecepatan 350 km/jam ke atas.
Dalam praktiknya, banyak proyek perkeretaapian memprioritaskan standar UIC dan EN untuk memastikan kompatibilitas lintas batas. Standar nasional memberikan panduan tambahan untuk kondisi operasional tertentu. Secara keseluruhan, standarisasi klip elastis mencakup pemilihan material, desain struktural, dan kinerja kelelahan, memberikan landasan yang kuat untuk operasi perkeretaapian yang aman dan andal di seluruh dunia.
